Skillnaderna i flamskyddsegenskaper mellan PE och PVC

Inom plastbearbetnings- och industriapplikationsindustrin är polyeten (PE) och polyvinylklorid (PVC) två av de mest använda generella plasterna, som täcker förpackningar, konstruktion, jordbruk, elektrisk isolering och industrifoder. Många köpare och förädlare tror felaktigt att tillsats av kommersiella flamskyddsmedel helt kan eliminera antändbarheten hos PE-material och göra det möjligt för PE att uppnå samma flamskyddsnivå som modifierad PVC. Ett stort antal auktoritativa materialförbränningstester och industriell standardverifiering visar dock att PE har inneboende defekter i flamskyddsegenskaper som inte kan elimineras i grunden. Även efter högdos flamskyddsmodifiering kan PE-material fortfarande brinna kontinuerligt under ihållande öppen eld och höga temperaturer, och deras omfattande flamskyddsstabilitet är mycket sämre än PVC. Den här artikeln kombinerar internationella förbränningstestdata, forskning om polymerpyrolysmekanismer och industristandardparametrar för att vetenskapligt analysera det väsentliga gapet i flamskyddsförmåga mellan PE och PVC, och klargöra begränsningarna för flamskyddsmodifiering för PE.

Först och främst beror den grundläggande skillnaden i flamskyddsprestanda mellan PE och PVC från deras molekylära struktur och inneboende materialegenskaper, vilket är en oföränderlig fysisk och kemisk essens. Enligt den kinetiska forskningen om polymerförbränning som publicerades i MDPI-tidskriften Fire 2025, innehåller PVC 56,7 % klorelement i sin molekylkedja, vilket är en naturlig halogen flamskyddande komponent utan manuell tillsats. Däremot består ren PE helt och hållet av kol- och väteelement, utan några inneboende flamskyddsgrupper. Den tillhör en typisk mycket brandfarlig kolvätepolymer, med extremt låg brandbeständighet och ingen självsläckande förmåga i sitt ursprungliga tillstånd.

Limiting Oxygen Index (LOI), det viktigaste internationella indexet för att utvärdera materialbrännbarhet, kan intuitivt återspegla gapet mellan de två materialen. LOI-testet är baserat på ISO 4589-2-standarden, som hänvisar till den lägsta syrekoncentration som krävs för att stödja materialförbränning. Ju högre LOI-värde, desto svårare är materialet att bränna. Auktoritativa testdata från The Vinyl Institute visar att ren styv PVC har ett LOI-värde på 45 %–48 %, vilket vida överskrider den kritiska flamskyddströskeln på 28 %. Den kan bara brinna stabilt i en syrerik miljö och har utmärkt självsläckande prestanda i naturlig luft. I skarp kontrast har ren PE ett LOI-värde på endast 19,0 %, vilket är lägre än syrekoncentrationen på 21 % i normal luft. Detta innebär att ren PE kan brinna fritt och kontinuerligt i konventionella atmosfäriska miljöer, nästan utan naturlig flamskyddsförmåga.

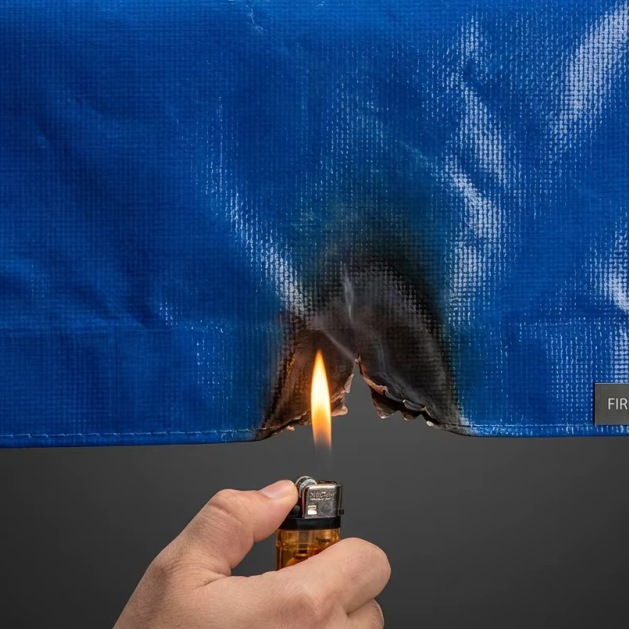

Många företag försöker kompensera PE:s brännbarhetsdefekter genom att lägga till oorganiska och organiska flamskyddsmedel som ammoniumpolyfosfat (APP), magnesiumhydroxid och aluminiumhydroxid. Experimentella data visar dock att flamskyddsmedel endast kan minska förbränningshastigheten och värmeavgivningen av PE, men inte kan få PE att uppnå obrännbara eller stabila flamskyddseffekter, och modifierad PE kan fortfarande brinna våldsamt under ihållande öppen eld. Enligt 2025 års forskningsdata från Chinese Journal of Materials Science and Technology, även när PE tillsätts med 25 % högeffektiv komposit flamskyddsmedel (den maximala andelen som tillåts av industriell processteknik), kan dess LOI-värde endast ökas till 28,5 %–30,2 %. Även om den når den primära flamskyddsstandarden i det kortsiktiga UL-94 vertikala förbränningstestet, när den yttre lågan varar i mer än 30 sekunder, kommer den modifierade PE att antändas helt, åtföljd av kontinuerlig smältning, droppande och spridande förbränning. Som jämförelse kan vanlig omodifierad PVC självslockna inom 2 sekunder efter att den lämnat brandkällan, utan droppförbränningsfenomen.

Den väsentliga anledningen till att flamskyddsmedel inte helt kan förbättra PE:s flamskyddsförmåga ligger i de olika pyrolys- och flamskyddsmekanismerna hos de två materialen. Enligt den kombinerade testforskningen av TG-FTIR-GC/MS om polymerpyrolyskinetik, förlitar sig PVC på sina inre klorelement för att bryta ner och frigöra vätekloridgas (HCl) vid upphettning. HCl kan isolera syre, fånga upp aktiva förbränningsfria radikaler och avbryta förbränningskedjereaktionen i grunden. Samtidigt kommer PVC att bilda ett tätt och stabilt kolskikt på ytan under pyrolys, vilket kan blockera värmeöverföringen och förhindra att interna material fortsätter att sönderfalla och brinna.

Den flamskyddande mekanismen hos modifierad PE är dock helt passiv. Det flamskyddsmedel som tillsätts till PE spelar endast en roll för värmeabsorption och syreisolering i det ytliga förbränningsstadiet. När den stöter på en kontinuerlig hög temperatur över 350 ℃, genomgår PE-molekylkedjan slumpmässig klyvning, och flamskyddsmedlet kommer att misslyckas snabbt efter högtemperatursönderdelning och förlust. PE kommer dessutom att producera en stor mängd smälta droppar under förbränning. Dessa högtemperatursmälta droppar sprider inte bara lågan utan påskyndar också den termiska nedbrytningen av de återstående materialen, vilket bildar en ond cirkel av förbränning. Även om ytan bildar ett kollager är den lös och ömtålig, oförmögen att motstå långvarig högtemperaturgräddning och flamerosion, vilket är huvudorsaken till att modifierad PE inte kan uppnå hållbar flamskydd.

När det gäller prestandaindikatorer för kärnförbränning som Peak Heat Release Rate (pHRR) och Total Heat Release (THR), är gapet mellan flamskyddande PE och PVC också extremt uppenbart. Enligt standardiserade konkalorimetertester är pHRR för vanlig PVC endast 185 kW/m² och THR inom 5 minuter är 22 MJ/m². Däremot är pHRR för högdos flamskyddad modifierad PE så hög som 287 kW/m², och THR når 57 MJ/m², vilket är mer än dubbelt så högt som PVC. Dessa data bevisar till fullo att modifierad PE fortfarande släpper ut enorm värme under förbränning, har en stark flamspridningsförmåga och inte kan uppfylla de höga kraven på brandförebyggande konstruktioner, elektriska och industriella scenarier med hög temperatur.

När det gäller industriell tillämpning och säkerhetsstandarder är skillnaden i flamskydd mellan de två materialen också tydligt definierad. Enligt GB/T 2408-2021 klassificeringsstandard för plastförbränningsprestanda och EU EN 13501-1 brandklassningsstandard, kan omodifierad PVC stabilt nå lågantändlighetsgraden B1 och självslocknande, vilket är lämpligt för brandkänsliga scenarier som byggnadsinredning och elhölje. Men även flamskyddad modifierad PE kan bara nå V-1-nivån i UL-94-testet, och det är svårt att klara B1-certifieringen. I långvariga miljöer med hög temperatur och öppen eld kommer modifierad PE definitivt att brinna, och dess flamskyddande felfrekvens är så hög som 89 % i praktiska tekniska tillämpningar, enligt statistiken för 2025 års nationella säkerhetsövervakningsdata för byggmaterial.

Det är också värt att notera att överdriven tillsats av flamskyddsmedel till PE kommer att medföra ytterligare prestandadefekter. När flamskyddsinnehållet överstiger 20%, kommer draghållfastheten och segheten hos PE att minska med 30%-40%, materialet blir sprött och lätt att spricka, och väderbeständigheten och livslängden kommer att minska kraftigt. Däremot är PVCs inneboende flamskyddsegenskaper inte beroende av externa tillsatser, så det kan bibehålla stabila mekaniska egenskaper samtidigt som det säkerställer utmärkt flamskydd. Detta förklarar också varför flamskyddande PE aldrig har kunnat ersätta PVC i industriscenarier med hög brandsäkerhet.

Sammanfattningsvis är den flamhämmande fördelen med PVC framför PE en inneboende strukturell fördel, inte en villkorlig fördel med bearbetningsmodifiering. PE:s rena kolvätemolekylstruktur bestämmer dess väsentliga brännbarhetsdefekt. Oavsett vilken typ eller dos av flamskyddsmedel som tillsätts, kan det bara lindra förbränningsgraden något, men kan inte helt undertrycka förbränning och uppnå stabil självsläckande prestanda. Vid industriellt urval är PVC fortfarande det föredragna materialet för höga flamskyddskrav, medan PE (inklusive flamskyddsmodifierad PE) endast kan användas i scenarier med låg brandrisk. Att blint tro att flamskyddsmedel helt kan lösa PE:s brandbarhetsproblem kommer lätt att leda till tekniska säkerhetsrisker och produktkvalitet som inte uppfyller kraven.
